Schwerlast Entwässerungsrinnen für den Tiefbau

BIRCOsir® | große Nennweiten

Mit BIRCOsir® realisieren Sie innovative Entwässerungskonzepte mit hohem Fassungsvermögen. Dank der hohen Stabilität und Langlebigkeit sparen Sie langfristig Zeit und Wartungskosten. Die Entwässerungsrinne Schwerlast ist optimal für belastete Einfahrten, Schwerlastbereiche und Flächen, die regelmäßig von LKWs befahren werden. Die Kombination aus großen Nennweiten und der einzigartigen BIRCOhyperbel-Bauform gewährleistet maximale Belastbarkeit und Flexibilität – eine zuverlässige Lösung für den Städte- und Industriebau sowie stark frequentierte Verkehrsknotenpunkte.

BIRCOsir I Fakten

  • Sofortige Retention: Nennweiten von 320, 420 und 520
  • Maximales Volumen: Mehr Fassungsvermögen pro Nennweite
  • Betonqualität: Hergestellt aus robustem C 40/50 Beton
  • BIRCOhyperbel-Bauform für dauerhafte Stabilität
  • Einzigartige Bauform: BIRCOhyperbel für dauerhafte Stabilität und optimierte Kraftverteilung
  • Baulängen: Verfügbar in 0,50 und 1,00 Meter
  • Massivstahlzarge: 4 mm Zarge mit tiefgreifendem Korrosionsschutz
  • Sicher und dicht: Nut- und Federform für Dehnfugen und WHG-gerechte Verfugung
  • Zulassung: Allgemeine bauaufsichtliche Zulassung (DIBt Nr. Z-74.4-181)
  • Belastungsklasse: A 15 – F 900 nach DIN EN 1433
  • Typ I Einbau: Geeignet bis Belastungsklasse D 400



BIRCOsir I Einsatzgebiete

  • Städtebau, Industriebau
  • Flughäfen, Häfen
  • Parkplätze mit hoher Beanspruchung (z. B. Supermärkte, Speditionen)
  • Schwerlastverkehr und Einfahrten

Hochwertige Schwerlast Entwässerungsrinnen

Sicherheit bei Dauerbefahrung

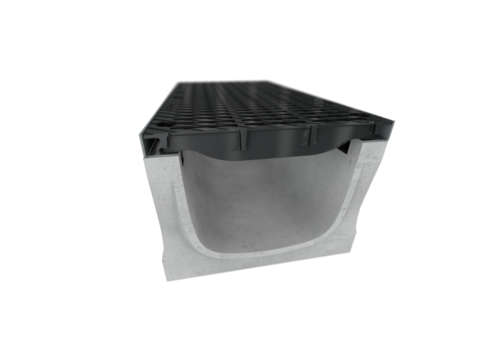

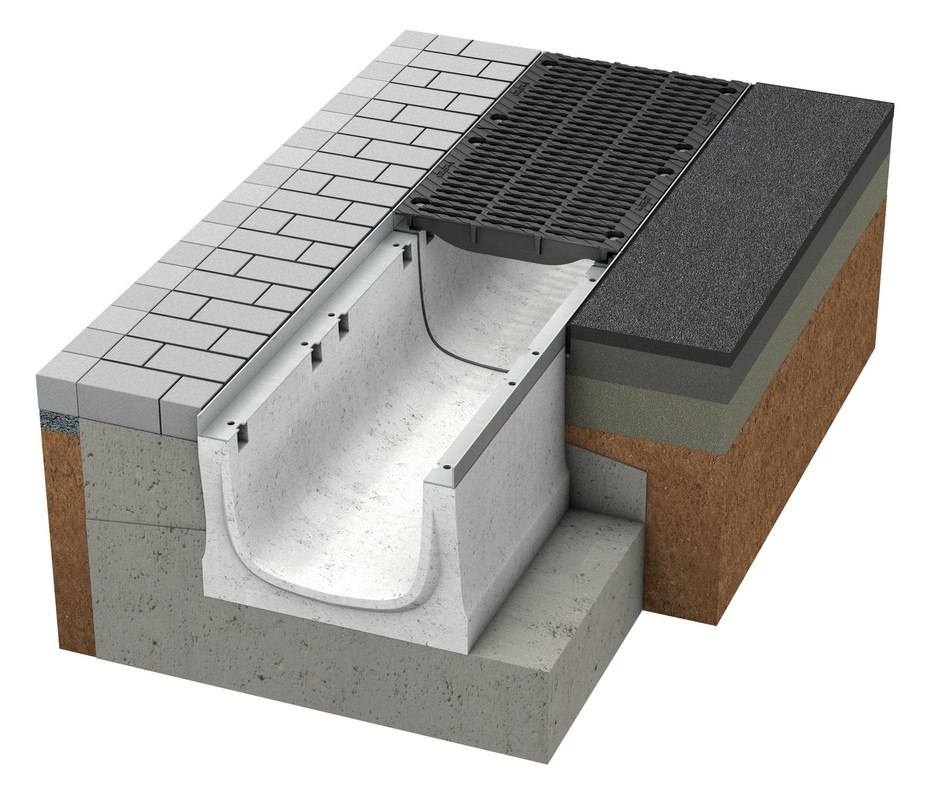

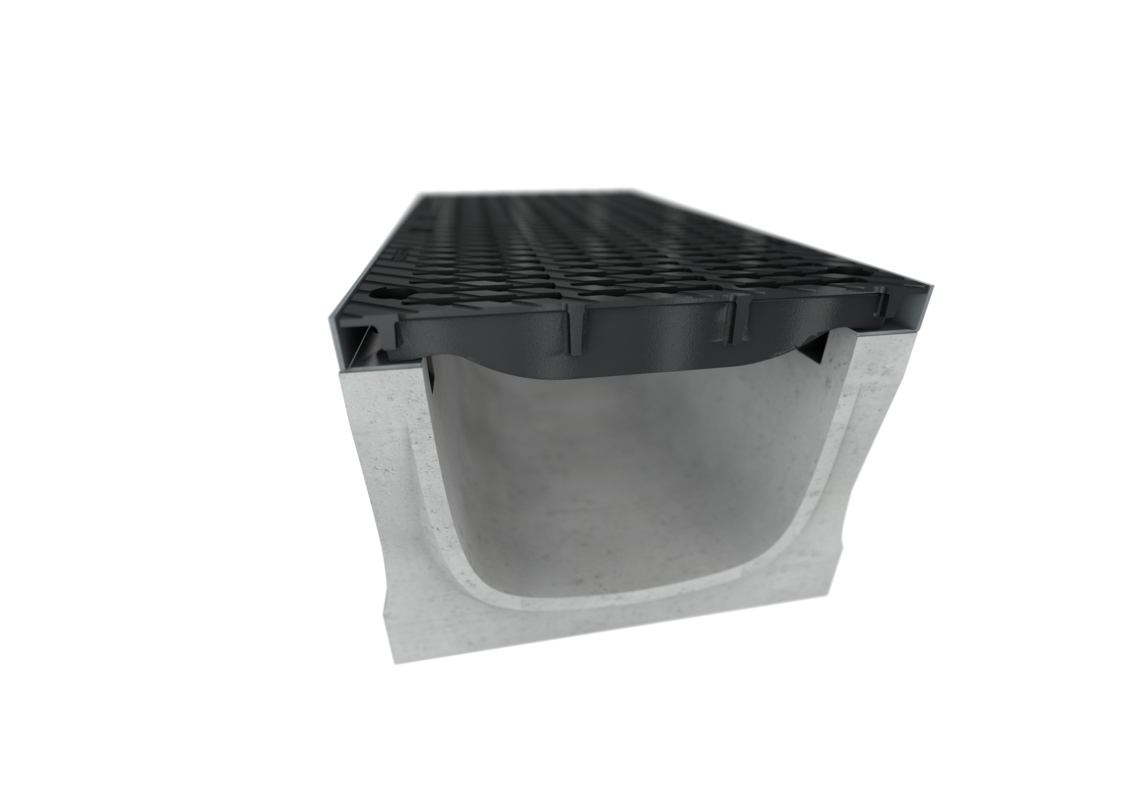

Die innovative BIRCOhyperbel-Bauform kombiniert platzsparende Bauweise mit maximaler Stabilität. Die optimierte Flankengestaltung erhöht das Fassungsvolumen und verbessert gleichzeitig die Selbstreinigung der Rinne. Durch die gleichmäßige Kraftverteilung bleibt die Struktur auch unter extremer Belastung standfest. Eine tief im Beton verankerte, 4 mm starke Massivstahlzarge sorgt zudem für einen zuverlässigen Langzeitschutz. Schwerlast Entwässerungsrinnen von BIRCO bieten hier klare Vorteile.

Neue Nut und Feder Form

Verbesserungen der BIRCOsir®
Die BIRCOsir® wurde speziell weiterentwickelt, um den Anforderungen an moderne Tiefbauprojekte gerecht zu werden. Durch die optimierte BIRCOhyperbel-Bauform werden Belastungen gleichmäßig verteilt, was die Stabilität der Rinnen entscheidend erhöht. Die neue Nut- und Federform erleichtert zudem die Integration von Dehnfugen und sorgt für eine fachgerechte Verfugung. Diese Anpassungen gewährleisten eine höhere Dichtigkeit und machen die Rinne ideal für extreme Temperaturschwankungen und anspruchsvolle Einsatzbedingungen. Entwässerungsrinne groß ist hier die ideale Lösung für Projekte mit hohen Anforderungen.

Massivstahlzarge – Qualität ohne Kompromisse

4 mm starker Stahl für Langzeitschutz
Die verzinkte 4 mm Massivstahlzarge ist tief in den Beton eingelassen und bietet maximalen Schutz vor Belastungen und Korrosion. Diese robuste Konstruktion hat sich über Jahrzehnte im Schwerlastbereich bewährt und sorgt für eine außergewöhnliche Langlebigkeit.

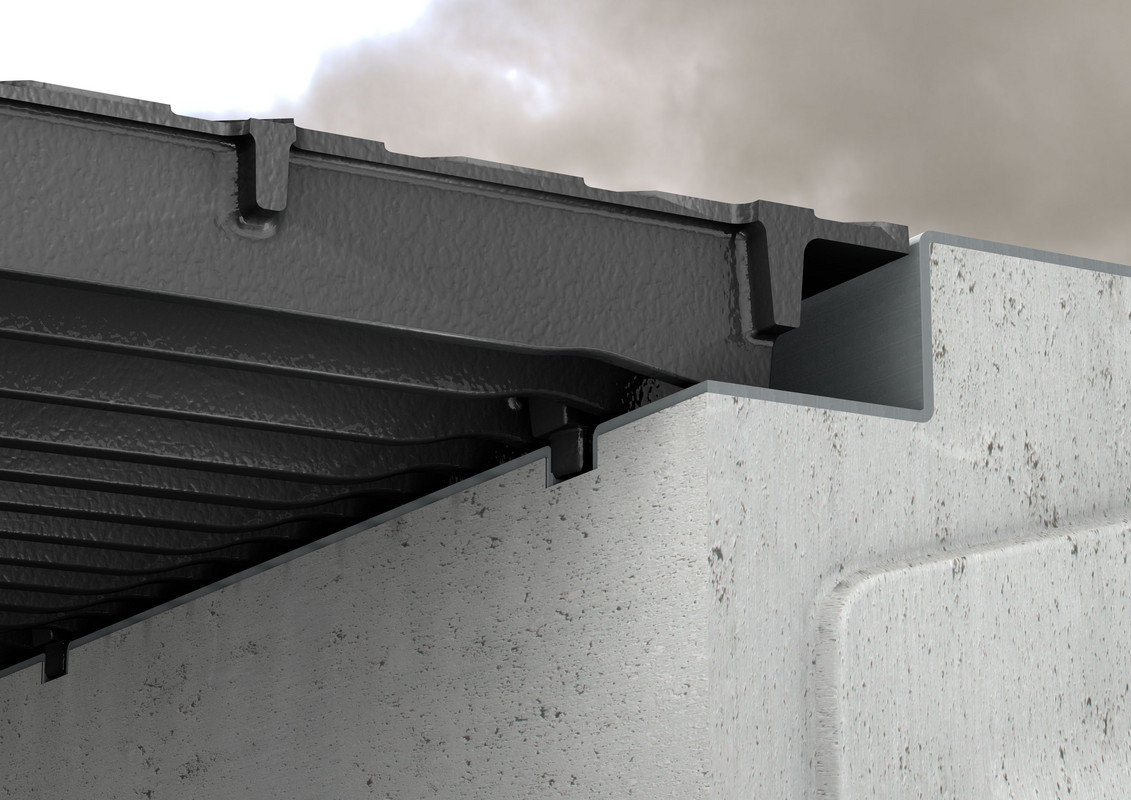

Ausgeklügelte Verschiebesicherung

Ausgeklügelte Verschiebesicherung
Durch Drehungen und Anfahrbewegungen schwerer Fahrzeuge entstehen erhebliche Kräfte. Die Verschiebesicherung der BIRCOsir® sorgt dafür, dass Zargen und Abdeckungen auch unter diesen Bedingungen stabil bleiben. Selbstsichernde M12 Muttern garantieren eine dauerhafte Fixierung der Abdeckungen – achtfach pro Meter. Entwässerungsrinnen, die auch LKW befahrbar sind, gehören damit zum Standard bei BIRCO.

Verschiebesicherung

Vorteile der BIRCOsir® Große Nennweiten

Die BIRCOsir® Schwerlastrinnen mit großen Nennweiten bieten zahlreiche Vorteile, die speziell auf die Anforderungen im Schwerlastbereich abgestimmt sind:

  • Sofortiger Retentionsraum durch große Nennweiten (320, 420 und 520)
  • Höchste Stabilität dank der innovativen BIRCOhyperbel-Bauform
  • Langlebig durch hochwertigen C 40/50 Beton, frost- und tausalzbeständig
  • Vielseitige Einsatzmöglichkeiten: Flughäfen, Häfen und stark frequentierte Parkplätze
  • Reduzierter Wartungsaufwand durch spezielle Nut- und Federform

Warum eine Schwerlast Entwässerungsrinne von BIRCO wählen?

Die Entwässerungsrinnen von BIRCOsir® erfüllen höchste Anforderungen an Belastbarkeit und Funktionalität. Dank deutscher Ingenieurskunst sind sie wartungsarm, langlebig und nachhaltig. Die ressourcenschonende Produktion und die robuste Konstruktion machen sie zur perfekten Wahl für moderne Infrastrukturprojekte. Ob Schwerlastverkehr oder städtische Bauvorhaben – BIRCOsir® vereint Funktionalität und Design auf höchstem Niveau.

Nachhaltige Bauweise für eine grünere Zukunft

BIRCOsir® steht für umweltfreundliche Produkte mit langer Lebensdauer. Die ressourcenschonende Produktion und die Verwendung langlebiger Materialien wie frost- und tausalzbeständigem Beton machen diese Rinnen zur idealen Wahl für moderne Bauprojekte. Reduzierte Wartungskosten und ein minimaler ökologischer Fußabdruck tragen zur Realisierung nachhaltiger Infrastruktur bei.

Passender Katalog zum Download

BIRCO Broschüre Entwässerungsrinnen

BIRCO Broschüre Entwässerungsrinnen

[PDF, 29,38 MB ]

Hier finden Sie Informationen zu unseren Entwässerungsrinnen für die Bereiche:
Tiefbau ohne WHG
Tiefbau mit WHG
Galabau

Erfolgreiche Referenzprojekte der BIRCOsir Entwässerungsrinnen

Die BIRCOsir®-Rinnen haben sich in anspruchsvollen Bauprojekten wie dem Frankfurter Flughafen und dem Stadion des SC Freiburg bewährt. Diese Projekte erfordern leistungsstarke Entwässerungssysteme, die großen Belastungen durch hohes Verkehrsaufkommen und schwierige Witterungsbedingungen standhalten. BIRCOsir® zeigt hier ihre Stärken durch hohe Belastbarkeit, zuverlässige Wasserableitung und ein vielseitiges Abdeckungsprogramm.

Ergänzende Lösungen für kleinere Anforderungen

Für Bauprojekte mit geringeren Anforderungen bietet BIRCOsir® schmale Entwässerungsrinnen, die sich perfekt für Gehwege, Terrassen oder enge städtische Bereiche eignen. Besuchen Sie unsere Seite zu BIRCOsir® Kleine Nennweiten, um mehr zu erfahren.

So sparen Sie sich viel Zeit!

Wir unterstützen Sie bei Ausschreibungen, Berechnungen und der richtigen Wahl von Systemen. Natürlich leistungs-, preis- und einbauoptimiert. Sie sparen sich Arbeit und haben im Handumdrehen die passende Lösung. Schnell, zuverlässig und genau. Versprochen!
