BIRCOpur® I Die kompakte Anlage zur Niederschlagswasserbehandlung

Modularer Aufbau zur ökologischen Linienentwässerung

Basis der innovativen Filtrationslösung ist die Betonrinne BIRCOsir® der Nennweite 300 AS. Mit einer Belastbarkeit bis Klasse F 900 ist sie für die Linienentwässerung auch auf stark befahrenen Parkplätzen oder öffentlichen Plätzen perfekt geeignet. Planer müssen also keine wesentlichen Änderungen in der Entwässerungsplanung berücksichtigen. Das modulare Innenleben der Filtrationsrinne BIRCOpur®:

1) Die Sedimentationsbox nimmt zur Grobreinigung alle Feststoffe wie Steine, Laub und Schwebteile auf. Eine Gummilippe sorgt für Dichtigkeit an den Rändern – für die sichere Abgrenzung zur anschließenden Filtration.

2) Das vorgereinigte Niederschlagswasser wird über das Granulatfilterkissen geleitet, das dem Wasser organische und anorganische Schadstoffe entzieht.

3) Das gefilterte Wasser fließt über den Kunststoffträger in den freien Abflussraum der Rinne. Es steht zur Brauchwassernutzung, Versickerung oder zur Einleitung in fließende Gewässer zur Verfügung.

Die Sedimentationsbox: separat zu entnehmen und leicht zu reinigen

Anders als herkömmliche Filtrationsrinnen besteht BIRCOpur® aus getrennten Modulen: Sedimentationsbox, Granulatfilterkissen und Kunststoffträger. Da sich kein Filterkuchen bildet, entfällt die häufige Wartung der Filtermaterialien. Feststoffe wie Sand, Blätter, Steine und Schwebteilchen werden in der Sedimentationsbox zurückgehalten, ohne die Leistung der Filtereinheit zu vermindern. Der Vorteil: Die Sedimentationsbox lässt sich leicht einsehen, entnehmen, ausspülen und wieder einsetzen. Die Reinigungsintervalle hängen von den jeweiligen örtlichen Rahmenbedingungen ab. Arretierungshaken in den Zargentaschen sorgen für den optimalen Sitz der Sedimentationsbox im Rinnenelement.

Die passende Rinne für eine Wasserorientierte Stadtplanung

• Wenig Flächenverbrauch
• Getrennte Sedimentation, Filtration und Ableitung
• Geringe Einbaukosten

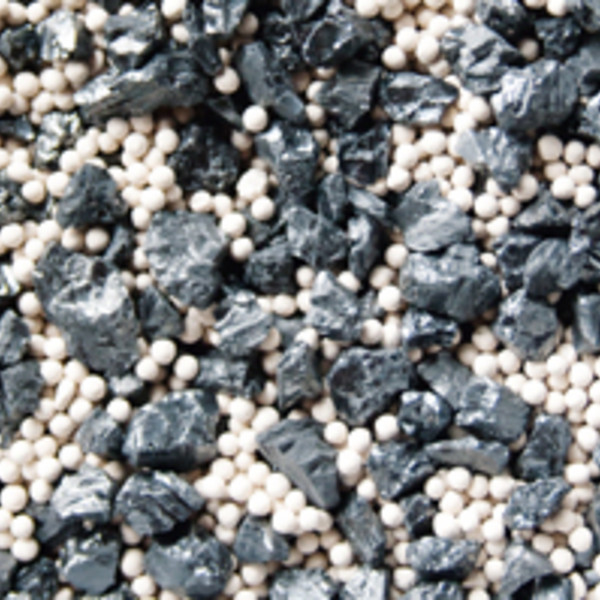

Das Granulatfilterkissen: gemacht für mindestens über 10 Jahre

Das in der Sedimentationsbox vorgereinigte Regenwasser wird über ein Kissen mit Filtergranulat geleitet. Adsorption und Fällung entziehen dem Wasser gelöste organische und anorganische Schadstoffe. Anschließend wird das gereinigte Wasser über den freien Abfluss an einen Sammelpunkt geleitet, wo es nach Bedarf zur Brauchwassernutzung oder Versickerung bzw. Einleitung in fließende Gewässer bereitsteht. Dank vorgeschalteter Grobreinigung bleibt das hochwertige Filtergranulat lange funktionsfähig. Für eine homogene Kornverteilung ist das Granulat feinkörnig im Filterkissen eingebunden. Ein Entmischen der Granulatpackung z. B. durch Frost-Tau-Wechsel ist ausgeschlossen. Das Filterkissen muss im Schnitt nur alle 10 Jahre ausgetauscht werden.
