BIRCOport DN 340

Individuelle Objektlösungen für Flughäfen und Häfen

Kosteneffizient und maximal belastbar

Wo auf großen Flächen maximale Belastungen auftreten, ist BIRCOport die optimale Lösung. Individualisierbar, hocheffizient in der Entwässerung und kundenfreundlich in der Verlegung – einfach eine geniale Lösung bei Neubauprojekten und in der Sanierung bestehender Systeme. Service und Beratung von BIRCO ermöglichen eine perfekte Anpassung an das jeweilige Bauprojekt, mit und ohne bauseitiges Fundament.

BIRCOport - Einsatzbereiche

  • Flughäfen / Airside
  • Binnen- und Seehäfen
  • Containerterminals
  • Logistikflächen
  • Militärische Betriebsflächen
  • WHG- / LAU-Flächen
  • Bereiche mit maximaler Belastung

BIRCOport - Fakten

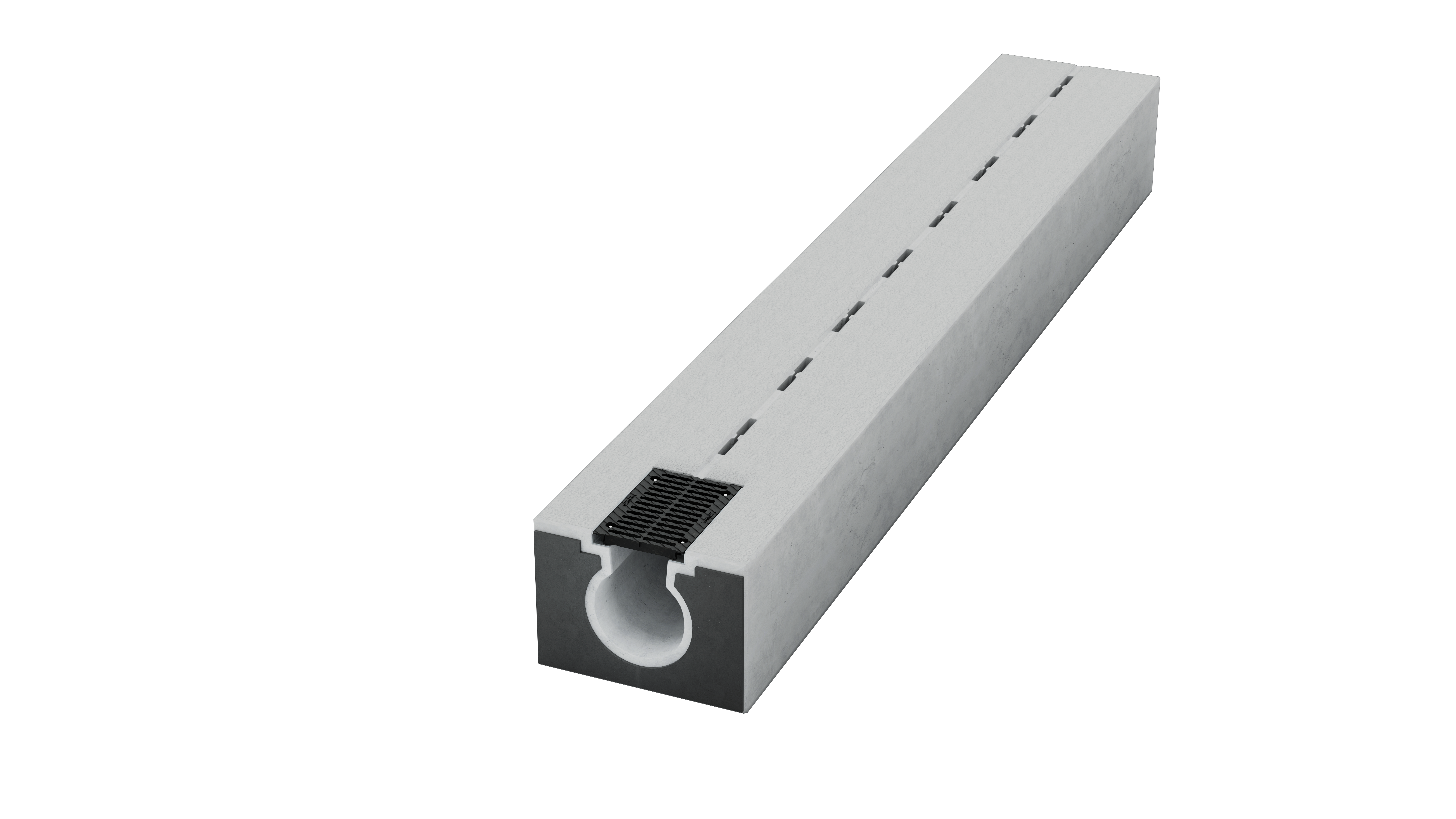

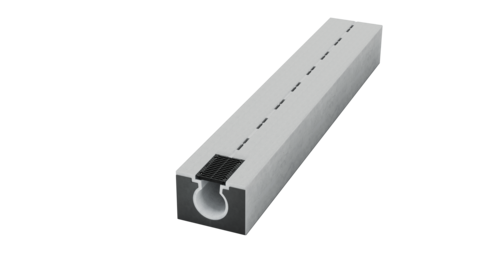

  • Typ I Schlitzrinnen-System DN 340
  • Monolithischer konstruktiv bewehrter Betonkörper (C40/50)
  • Mit oder ohne bauseitiges Fundament einsetzbar (je nach örtlichen Gegebenheiten)
  • Bauhöhe: 590 mm, Baulänge: 5,00 m
  • Bauhöhe: 670 mm, Baulänge: 4,50 m
  • AKR-beständige Beton-Rezeptur
  • Profilierte Oberfläche

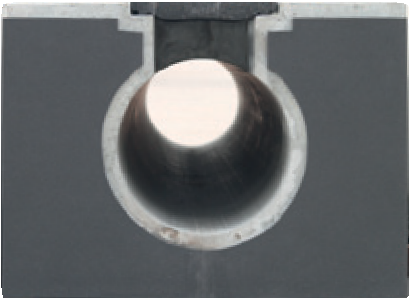

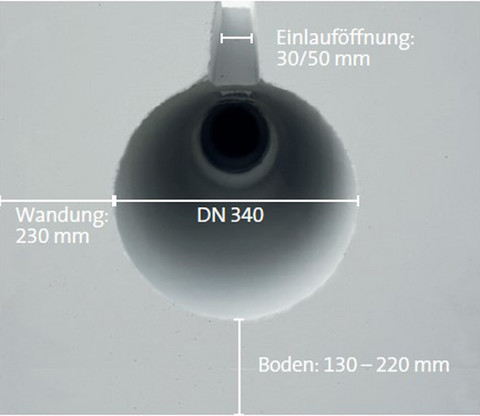

  • Selbstreinigender Schlitz, Länge Schlitz (oben/unten ): 300/320 mm, Breite Schlitz (oben/unten): 30/50 mm

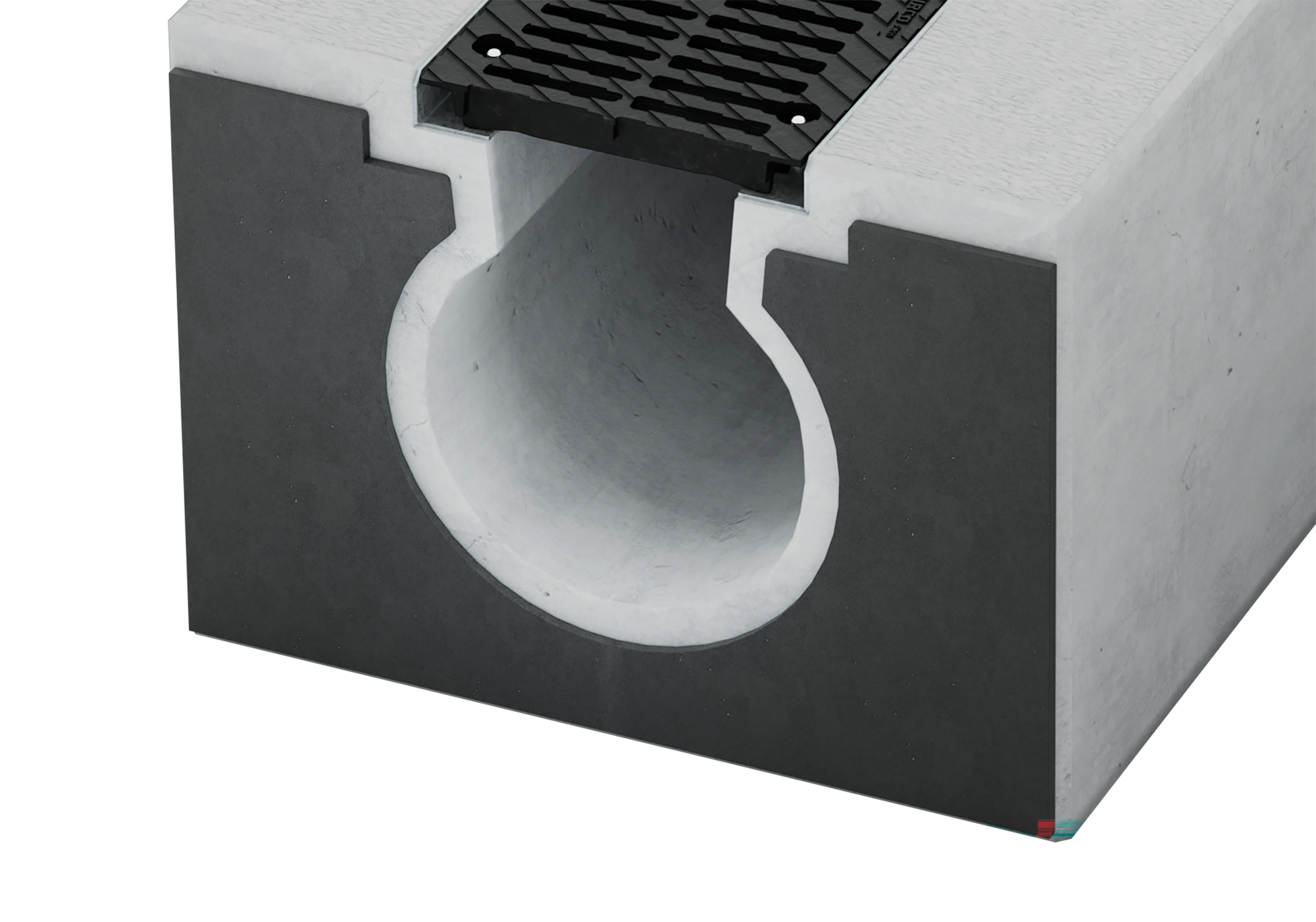

  • Demontierbare Wabenabdeckung aus Guss mit hohem Einlaufquerschnitt, zur problemlosen Kontrolle der Dichtfuge
  • Alternativ Gussabdeckung und Gussrahmen mit integriertem Vorreiber als Kontrollöffnung
  • DIBt-Zulassung für LAU-Anlagen (Nr. Z-74.4-114)

BIRCOport - Intelligent

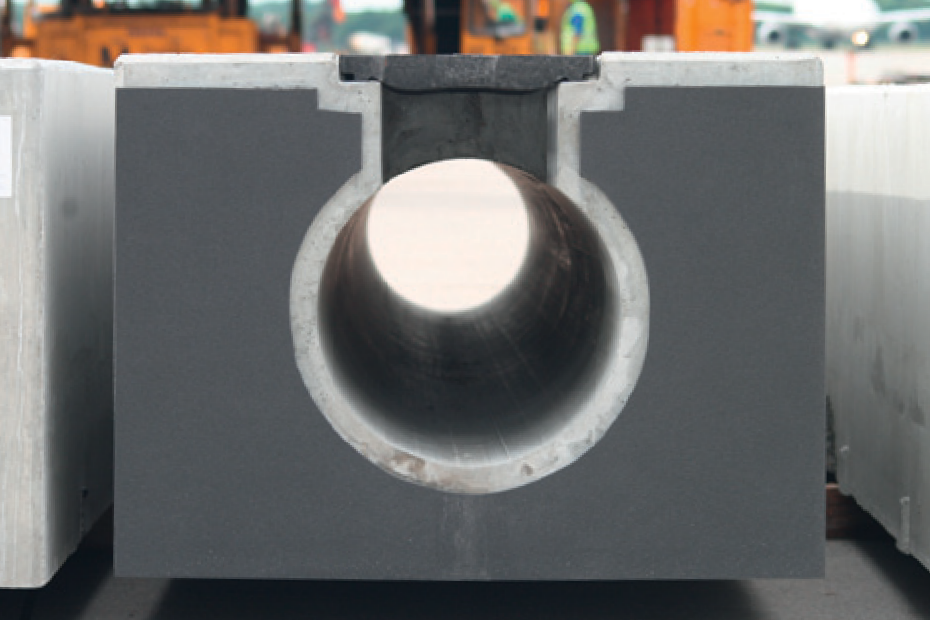

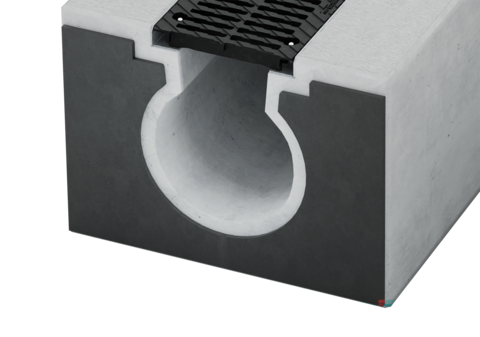

  • Vormontierte Weichschaumplatte am Rinnenende als Fugenbildung (Dehn-/Dichtfuge)

BIRCOport DN 340

Maximales Know-how für maximale Ansprüche

Das optimale Rinnenkonzept für die individuelle Planung von Flächen. Ob Neubau oder Sanierung, mit BIRCOport wird das System intelligent an die wesentlichen Parameter angepasst. Auch ohne bauseitiges Fundament.


Noch überzeugender – die Summe aus intelligenten Details und Service



Planungsunterstützung

Wenn auf Betriebsflächen wirtschaftlich jede Minute zählt, braucht es einen Partner wie BIRCO, mit dem ein Bauprojekt effizient und sicher realisiert werden kann.

  • Vormontierte Weichschaumplatte am Rinnenende als Fugenbildung (Dehn-/Dichtfuge)
  • Spezifische Detailplanung
  • Individuelle Ausarbeitung
  • Prüfungen und Nachweise
  • Baubegleitung
  • Immer persönliche Ansprechpartner
Konzipiert für absolute Leistungsfähigkeit

Konzipiert für absolute Leistungsfähigkeit

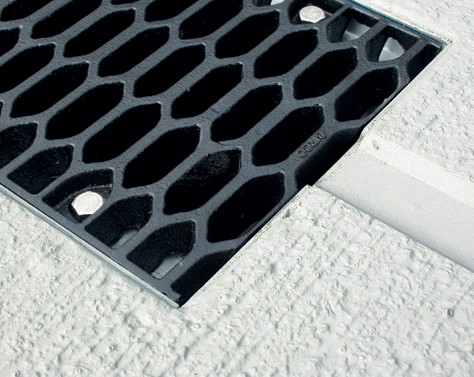

Kontrollöffnung mit 4 mm Massivstahlzarge und Wabenabdeckung

Kontrollöffnung mit 4 mm Massivstahlzarge und Wabenabdeckung

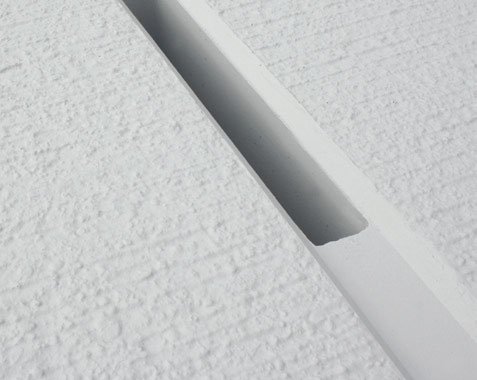

Große Einlauföffnung und Oberfläche mit Profilierung

Große Einlauföffnung und Oberfläche mit Profilierung

Referenzobjekt

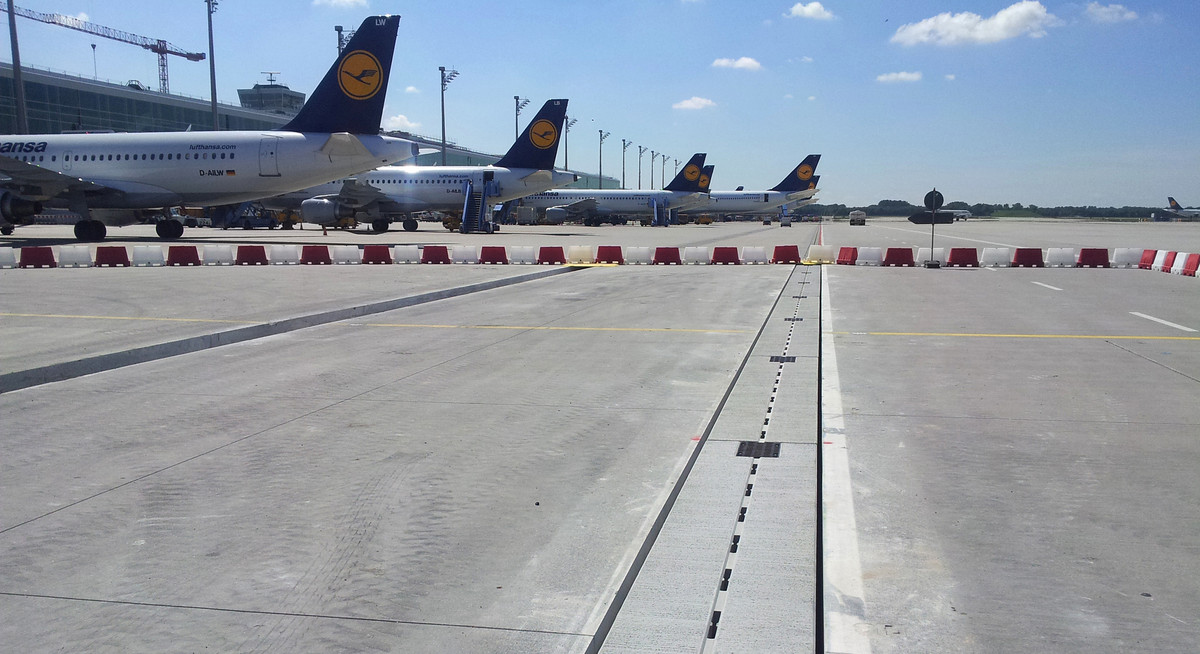

Detailgenauer Zuschnitt auf den Großflughafen München



Der Flughafen „Franz Josef Strauß“ in München setzt bei der Entwässerung seiner Rollflächen auf innovative BIRCO Technologie und die ausgereifte Service- und Planungskompetenz. Über 6 Kilometer BIRCOport wurden hier bisher im Rahmen eines großflächigen Sanierungsprojektes verlegt.

Die besondere Herausforderung des Projektes lag in den vielen spezifischen Anforderungen des Betreibers.So stand zu Beginn der Arbeiten zunächst die Analyse der tatsächlichen Flächen-Belastung. Anhand der Belastungsprofile, der Eigenschaften des bestehenden Belags sowie des vorhandenen Untergrunds wurden die Bauteile von BIRCOport entsprechend modifiziert, sodass das Rinnensystem problemlos, exakt und vor allem schnell in die vorhandene Fläche integriert werden konnte.

Nach mehreren Jahren hat sich das System im täglichen Einsatz mehr als bewährt. „Die Rinnen sehen noch aus wie am ersten Tag“ lobt ein Beobachter des Bereichs.


Genial für die Planung, bei der Verlegung und im Betrieb

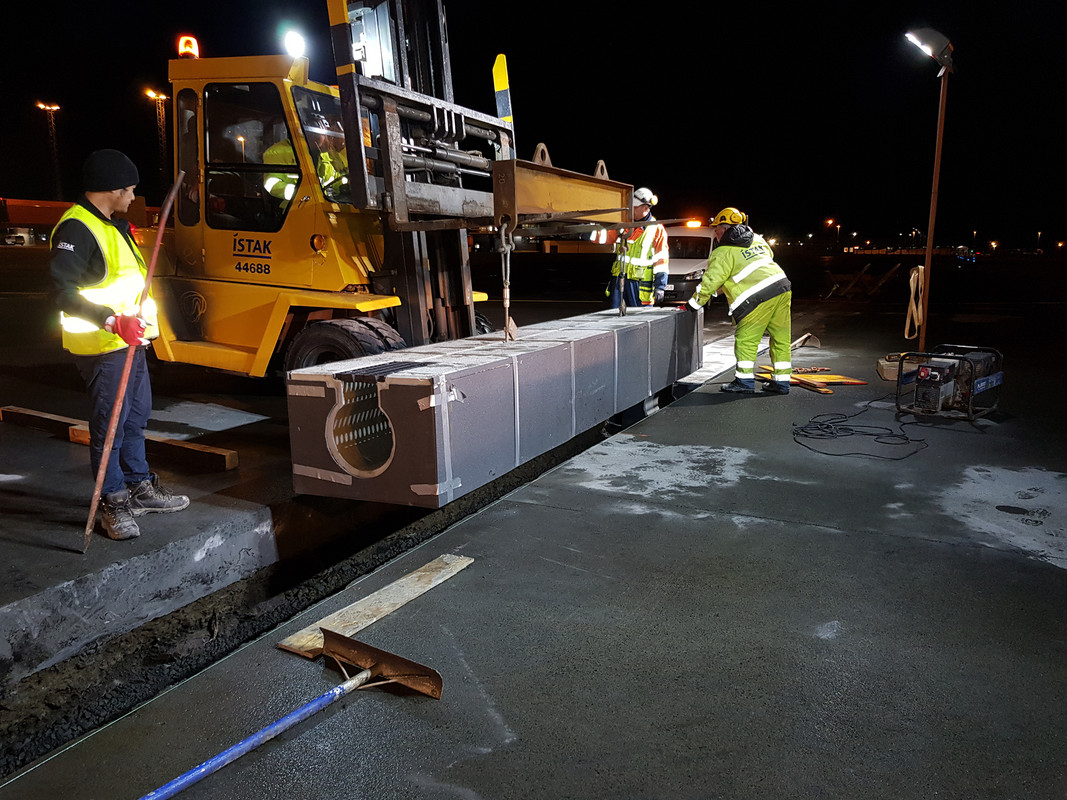

  • Kosten- und zeitoptimierter Einbau,
    objektbezogen mit oder ohne Fundamentbalken
  • Schneller Baufortschritt mit großen Baulängen
  • Setzungsfreier Anschluss an die angrenzende Betonoberfläche
  • Niedrige Bauhöhen: 590 + 670 mm / Breite: 800 mm

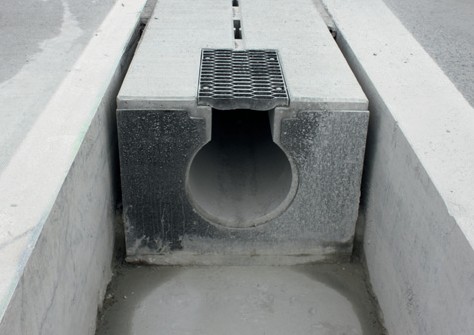

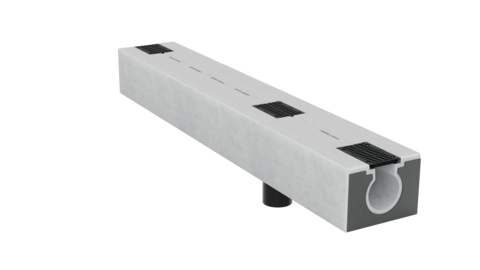

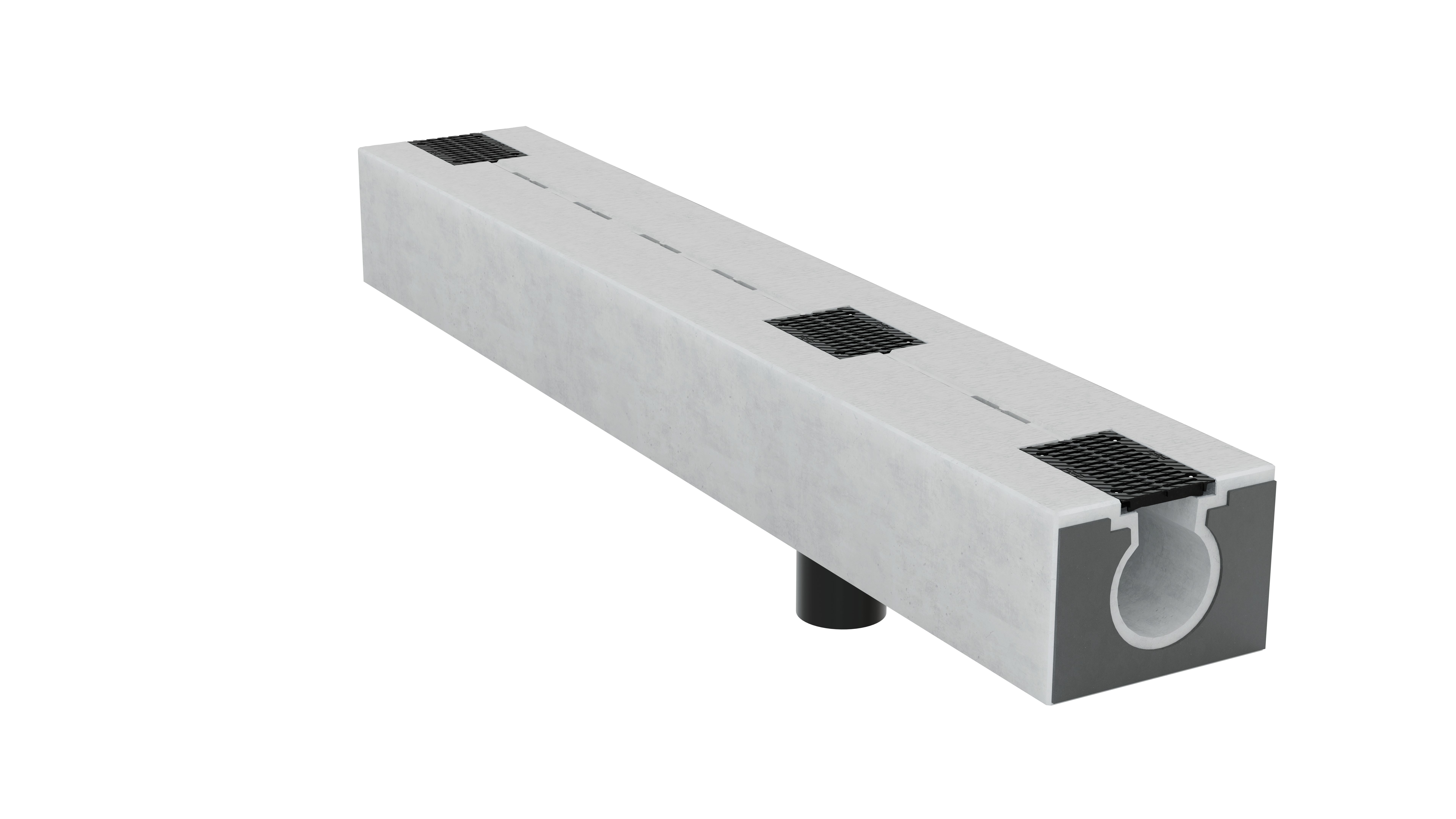

  • Frei planbare Revisions- und Ablauföffnungen

Die lagestabile Rinne bei maximalen Vertikal- und Horizontalkräften.



Genial im Handling und in der Leistungsbilanz

  • Schnelle Wasserableitung und hoher Retentionsraum

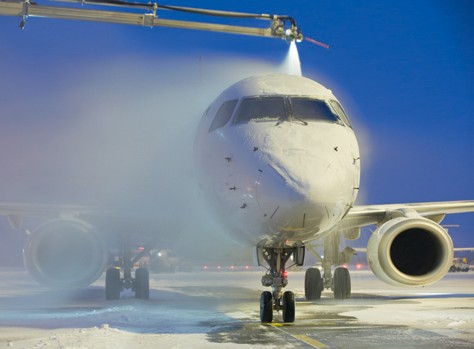

  • Geeignet für LAU-Anlagen, Kraftstoffe, Öle, Enteisungsmittel
  • Problemlose Wartung
  • Rinnenablauf variabel positionierbar
  • Profilierte Oberfläche für optimale Griffigkeit auch bei Nässe
  • Dauerhafte Leistungsfähigkeit durch die hohe Materialqualität

Die leistungsstarke Rinne für sicherheitssensible Betriebsflächen.
