Regenwasserspeicher unterirdisch für Retention und Versickerung – BIRCOrainblock®
BIRCOrainblock® ist ein unterirdisches Versickerungssystem für Regenwasser. Es bietet große Speichervolumen bei minimalem Platzbedarf an der Oberfläche und ist auch für höchste Lasten (SLW 60) ausgelegt. Das modulare System kombiniert maximale Flexibilität mit optimalen Wartungs- und Inspektionsmöglichkeiten dank integrierter Sedimentationskanäle. Mit seinem flexiblen Aufbau erfüllt der Rigolenkörper anspruchsvolle Anforderungen an die Regenwasserspeicherung und -versickerung.
Was ist ein unterirdisches Versickerungssystem?
Ein unterirdisches Versickerungssystem leitet Niederschlagswasser kontrolliert in den Boden. Damit wird die Kanalisation entlastet, Grundwasser neu gebildet und Flächen bleiben oberirdisch nutzbar.
Unterirdische Versickerungsblöcke wie der BIRCOrainblock® sind dabei eine effiziente Alternative zu Versickerungsmulden, Schächten oder Tunnelrigolen
Variantenvergleich
Die BIRCOrainblock® Produktfamilie bietet drei Varianten, die gezielt für unterschiedliche Anforderungen entwickelt wurden – von Schwerlastbefahrung bis zur preisgünstigen Lösung für Grünflächen und optimierte Wartung.

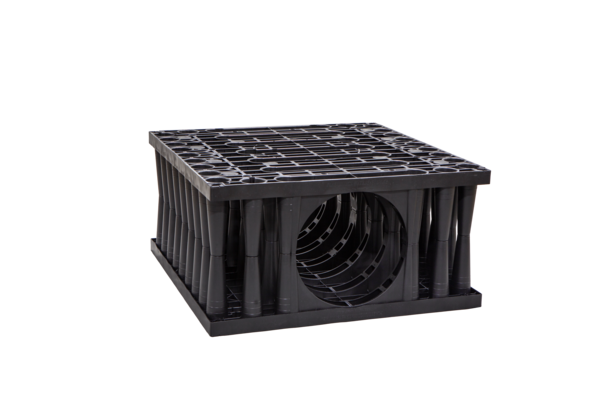

BIRCOrainblock HD
- Optimale Spülbarkeit / Zugang durch integrierten Spül-/Sedimentationskanal
- Dauerhaft schwerlastbefahrbar SLW 60

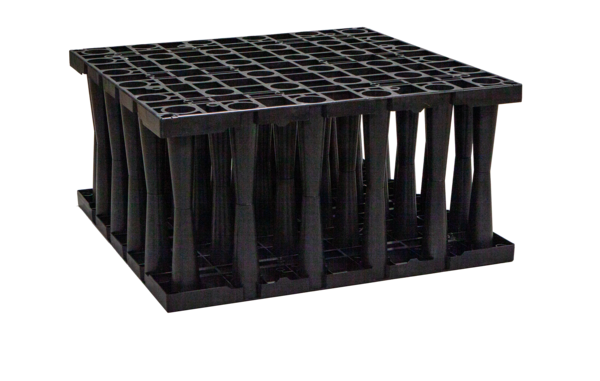

BIRCOrainblock BASIC HD und LD
- HD für Schwerlastflächen
- LD für Grünflächen und PKW-Bereiche (Belastungsklasse B 125)
- Schnelle und einfache Montage
- Holmenstruktur ohne Sedimentationstunnel
- Sehr geringes Eigengewicht
- Günstige Lösung

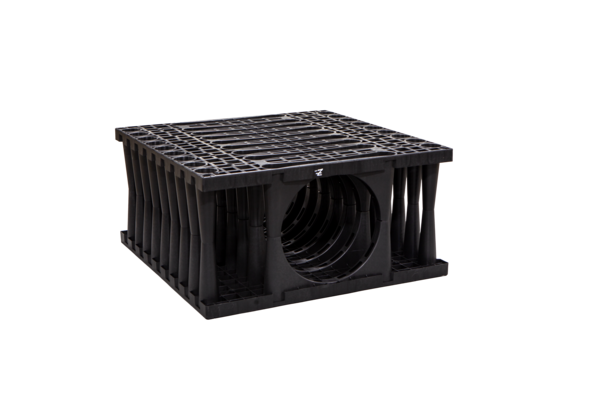

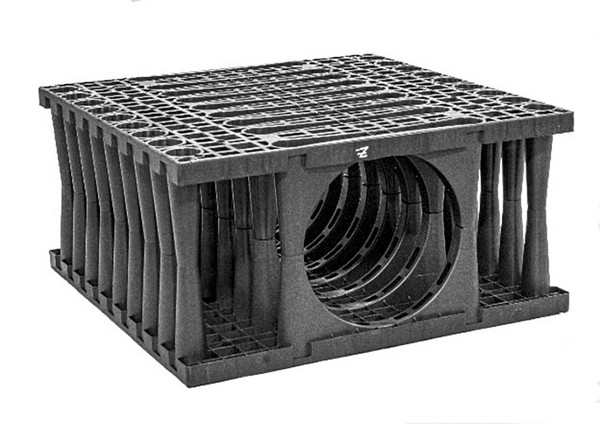

BIRCOrainblock EVO HD
- Schnelle und einfache Montage
- Neuer flacher Sedimentationskanal, optimal für Kamerabefahrung
- Spülbar bis 120 bar
- 15 % höhere Belastbarkeit als Rainblock HD
- Seitenplatten erst ab der 5. Lage erforderlich
BIRCOrainblock I Fakten
- Polypropylen (PP) mit hoher Lebensdauer
- Komplettes Baukastensystem in modularer Bauweise, variantenübergreifend kombinierbar
- Speicherkoeffizient von 0,96
- Stapelbar (44 Elemente/Palette), einfach im Transport und platzsparend lagerbar auf der Baustelle
- Bis zu 10-lagiger Einbau möglich
- DIN EN 17152-1 konform

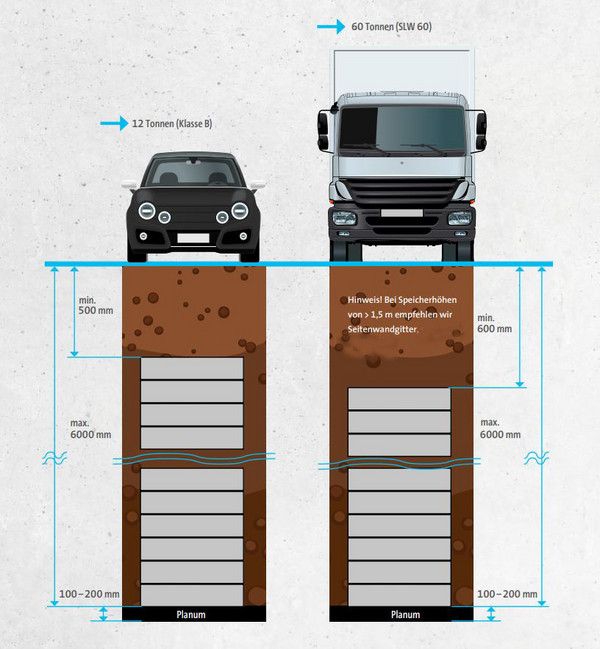

- Belastungsklassen: SLW 60 (HD/EVO), B 125 (BASIC LD)
- Optimale Wartung durch integrierte Sedimentationskanäle (HD/EVO), kamerabefahrbar und spülbar bis 120 bar
- Geringes Eigengewicht, schnelle Montage
Systemvorteile des unterirdischen Regenwasserspeichers
Das modulare BIRCOrainblock® System vereint hohe Belastbarkeit mit flexiblem Baukastendesign. Mit einem Speicherkoeffizienten von 0,96 und der Möglichkeit, bis zu zehn Lagen übereinander zu verbauen, entsteht ein großes Speichervolumen bei minimalem Platzbedarf. Weitere Vorteile:
- Vollständig unterirdische Nutzung, kein Flächenverlust an der Oberfläche
- Schnelle Montage durch werkzeuglose Steckverbindungen
- Wartungsfreundlich durch Sedimentationskanäle
- Gebührenentlastung und Kanalentlastung durch gezielte Regenwasserbewirtschaftung
| HD | Basic HD | Basic LD | EVO HD | |
|---|---|---|---|---|
| Hauptanwendung | Straßen, Industrie, Schwerlast | Logistik, Parks, PKW/LKW | Grünflächen, PKW | Wartungsintensive Flächen, Industrie |
| Belastungsklasse | SLW 60 | SLW 60 | B 125 | SLW 60 (15% stärker als HD) |
| Speichervolumen | 0,48 m³ | 0,48 m³ | 0,48 m³ | 0,48 m³ |
| Gewicht | 20,5 kg | 18,0 kg | 17,0 kg | 23,0 kg |
| Besonderheiten | Integrierter Spül-/Sedimentationskanal | Holmenstruktur, besonders leicht, günstige Lösung | Holmenstruktur, besonders günstig, reduziertes Gewicht | Neuer flacher Sedimentationskanal, mehr Holmen, Seitenplatten ab 5. Lage nötig |
| Wartung | Optimale Spülbarkeit, Kamera befahrbar | Montagefreundlich | Montagefreundlich | Spülbar bis 120 bar, kamera-/wartungsoptimiert |
BIRCOrainblock I Einsatzbereiche
- Wohnsiedlungen und private Bauvorhaben
- Parkplätze und Freiflächen
- Industrie- und Gewerbegebiete
- Logistik- und Speditionshöfe
- Flughäfen, Häfen, Bahnhöfe
- Straßen und Autobahnen
Durch die Möglichkeit eines fast vollständigen unterirdischen Einbaus bleibt die Oberfläche komplett nutzbar. Die Systeme tragen zur Regenwasserrückhaltung, zur unterirdischen Regenwasserretention und zur Entlastung der Kanalisation bei.
BIRCOrainblock I Konzept & Technik
Funktionsweise Spül-/Sedimentationskanal
Der integrierte Kanalmit 400 mm Durchmesser sammelt Sedimente gezielt und erleichtert die Reinigung. Mit Wasserstrahl oder Saugwagen lassen sich Ablagerungen entfernen. Beim EVO HD erleichtert die flache Kanalform zusätzlich Kamerafahrten.
Inspektionsmöglichkeiten
Alle Varianten bieten Anschlussstellen DN 160–DN 400. So können Kameras, Spülgeräte oder Schächte unkompliziert angebunden werden. Das sorgt für dauerhafte Wartungssicherheit.
Vorteile bei Einbau und Wartung
Durch das geringe Eigengewicht der Module und die schnelle, werkzeuglose Steckmontage ermöglicht der Systemeinbau eine schnelle Umsetzung. Dauerhafte Zugänglichkeit der Kanäle sorgt für geringen Wartungsaufwand und reduziert Betriebskosten, während gleichzeitig eine hohe Betriebssicherheit erreicht wird.
Und so funktioniert der BIRCOrainblock®-Baukasten:
Grundelement BIRCOrainblock®
Zusammenstecken - Einrasten - Fertig!
Einrastbarer Spül-/Sedimentationskanal mit 400 mm Durchmesser

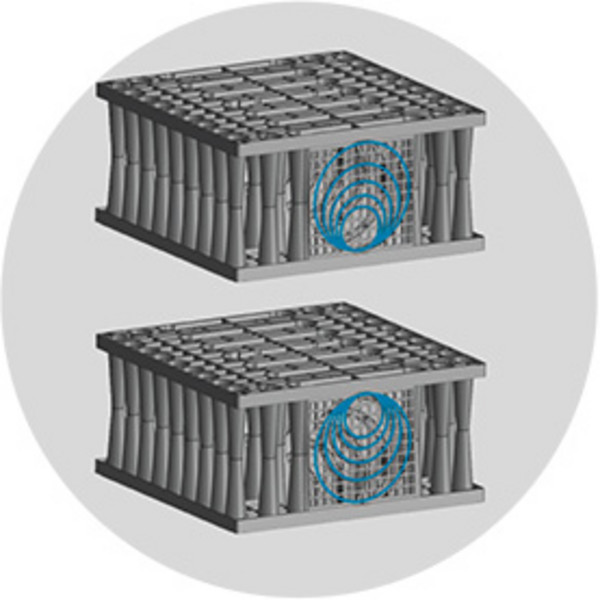

Speichervolumen nach Bedarf: Platzierung auf- oder nebeneinander
Eine sichere Verbindung: Mit Doppel- oder Einfach-Clips werden die Grundelemente sicher fixiert
Rohre von DN 160 bis DN 315 - Die Abdeckkappen verfügen über geprägte Schnittmarkierungen
44 Grundelemente pro Palette = 11m²/26 Paletten pro LKW = 286m²
