BIRCOhydropoint® 1000

Überblick

• Reinigung der Niederschlagswasserabflüsse von Verkehrsflächen, Industrieflächen und Metalldächern
• Unterirdisches System: geringer Platzbedarf an der Oberfläche
• Einfache Kontrolle und Wartung
• Filtermaterial in Wechselkartuschen (Austauschintervall alle 3 bis 5 Jahre)
• Allgemeine bauaufsichtliche Zulassung des DIBt, Bauartzulassung des bayrischen LfU zur Behandlung von Metalldachabflüssen
• Geprüft gemäß Anforderungen DWA-A 102, Trennerlass NRW und NJDEP Protokoll
• Vollstrombehandlung Kategorie III
• Max. Anschlussnennweite DN 200

Technische Daten

• Innerer Durchmesser des Schachtes: 1,0 m (Einlingsanlage)
• Höhenverlust zwischen Zulauf und Ablauf: 25 cm
• Maximaler Durchfluss: 35 l/s
• Filtrationsleistung vor Bypass: 12 l/s

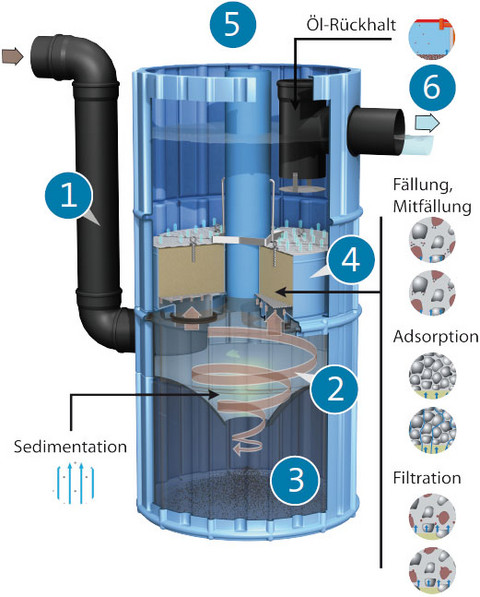

1  Das Niederschlagswasser von der zu entwässernden Fläche wird am unteren Ende des Schachtes eingeleitet. Durch eine Umlenkhilfe wird das Wasser tangential abgelenkt.

2  Hier findet in einem hydrodynamischen Abscheider aufgrund von turbulenten Sekundärströmungen in einem radialen, laminaren Strömungsregime die Sedimentation von Partikeln insbesondere der Sandfraktion statt.

3  Diese Partikel werden über eine Öffnung im unteren Teil des Reinigungsschachtes in einem Schlammfang unter dem System aufgefangen. Der Schlammfang wird in Intervallen ausgesaugt.

4  In der Mitte des Reinigungsschachtes befinden sich vier Filterelemente. Mit diesen Filterelementen werden im Aufstromverfahren die Feinstoffe gefiltert und ein Großteil der gelösten Schadstoffe wird ausgefällt und adsorptiv gebunden. Der Filter ist von oben rückspülbar und im Falle einer völligen Verschlämmung leicht austauschbar.

5  Die Filterelemente sind leicht über die bestehende Schachtöffnung zu entnehmen.

6  Über den Filterelementen befindet sich das saubere Wasser, es passiert eine Ölabscheidevorrichtung und fließt dann über den Ablauf in die Versickerung oder ein Oberflächengewässer.

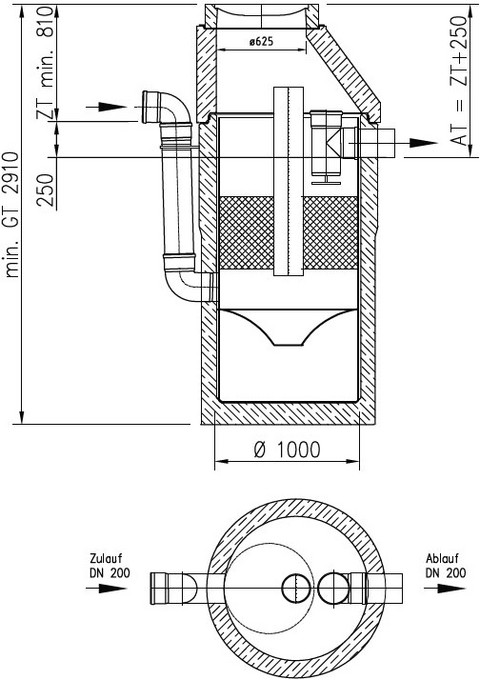

Systemdarstellung

(Objektspezifische Auslegungen durch die BIRCO Anwendungstechnik)
