Alles im Griff!

BIRCO Rigolentunnel von StormTech®

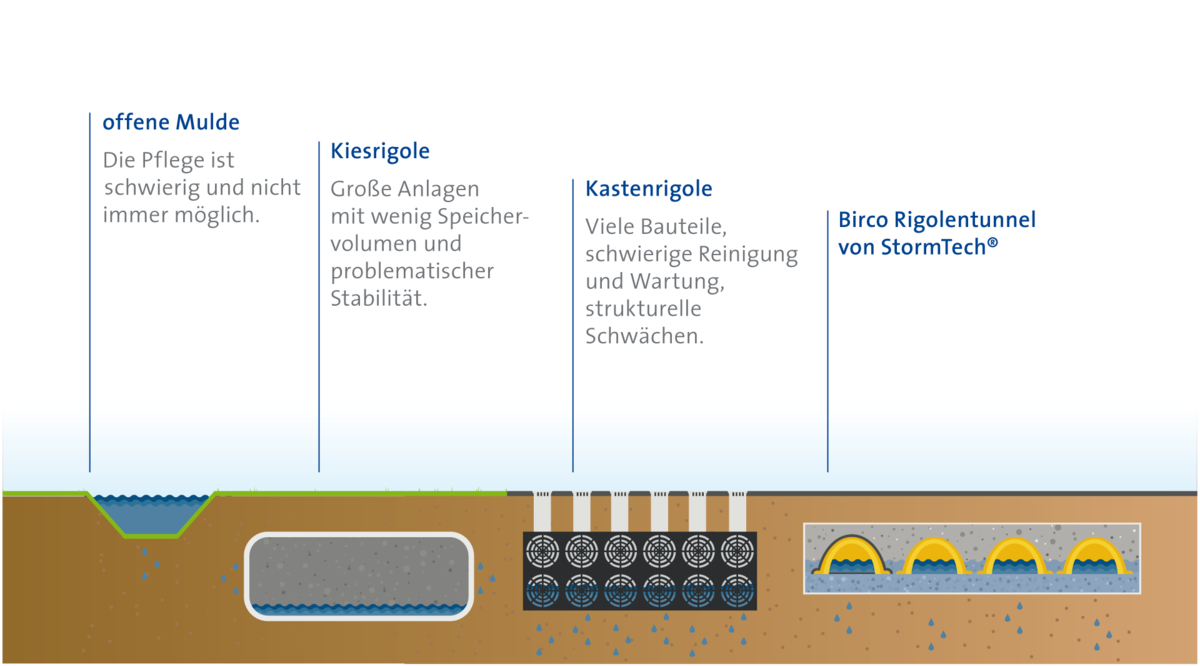

Erleben Sie die Evolution der Entwässerung:

Von der einfachen Mulde bis zum intelligenten Entwässerungmanagement von BIRCO.

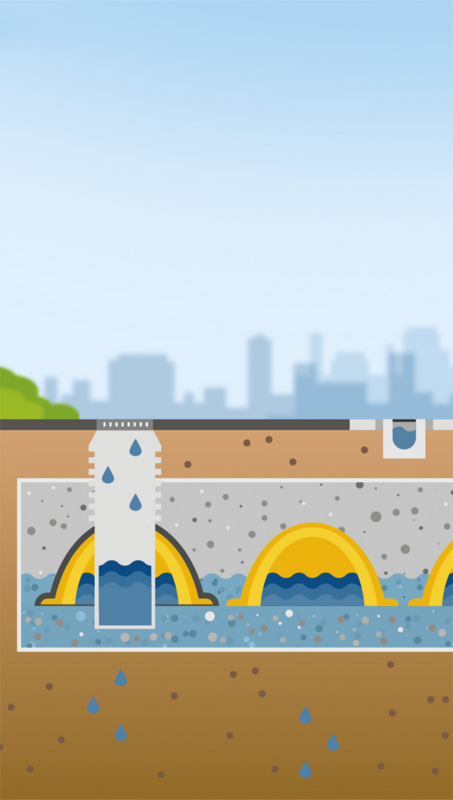

Dicht dran

Die zunehmende Versiegelung betrifft alle.



Heutzutage sind fast 50 % aller bebauten Flächen versiegelt und bilden eine undurchdringliche Barriere für das Regenwasser. Viele Kanalsysteme sind überlastet und Überschwemmungen richten auf Siedlungs- und Verkehrsflächen große Schäden an. Gleichzeitig sinkt dort der Grundwasserspiegel durch die fehlende Versickerung.

Auch die Klimaveränderung tut ihr Übriges um die Situation zu verschärfen: denn wir beobachten aktuell immer mehr Starkregenereignisse – bis zu 800 Liter pro m2.

Was ist die Lösung für die Bebauung der Zukunft?
Eine intelligente, leistungsstarke und verantwortungsvoll konzipierte Entwässerung für Wohnflächen, Freiräume, Parkplätze, Industrie- und Gewerbegebiete – aber auch für kleinere, private Bauprojekte.


Einfach effektiver – BIRCO Rigolentunnel von StormTech®

Das perfekte Konzept zur Rückhaltung und dezentralen Versickerung von großen Mengen Niederschlagswasser auf kleinem Raum.

Leichteres Material PP
ist umweltverträglich, recycelbar und sorgt für eine hohe Verlegegeschwindigkeit

Einfacher stapelbar
Einfacher stapelbar für einen kostengünstigen Transport und kleinere Lagerfläche

Keine Clips
für den Einbau: im Gegensatz zum Wettbewerb keine Montage oder Verbindungshaken erforderlich

Weniger Aushub
als bei herkömmlichen Kiesrigolen und weniger Flächenverbrauch als bei Muldensystemen

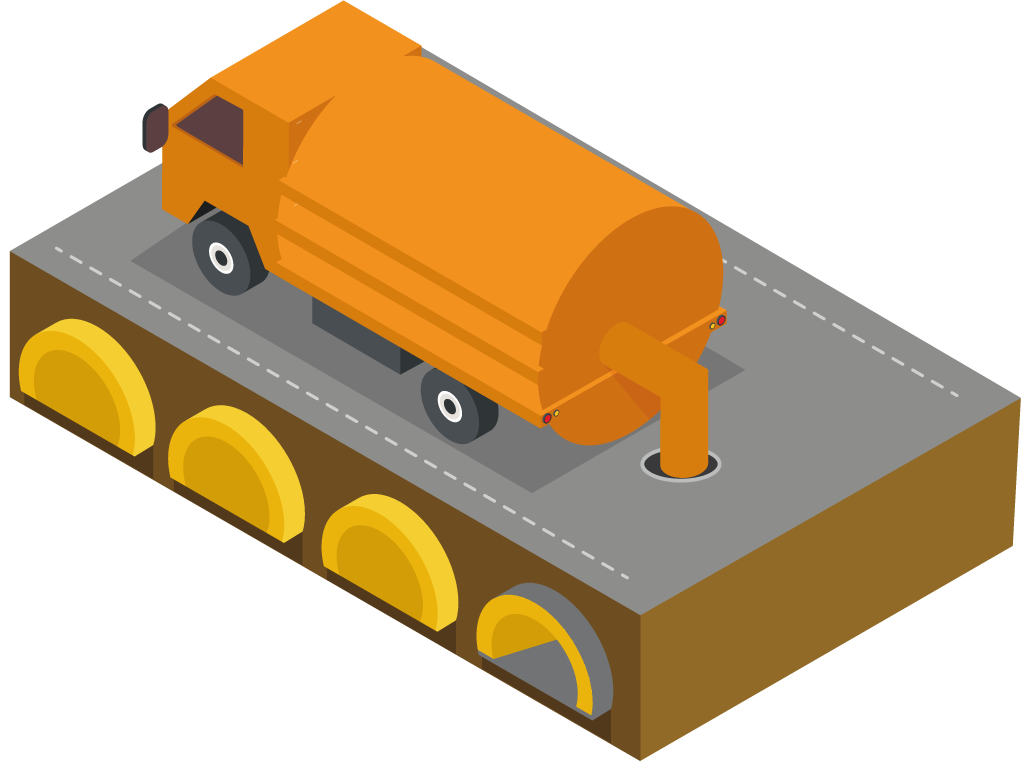

Schnellere Reinigung und Wartung
durch den Sedimentationstunnel Isolator Row. Das übrige System bleibt frei von Verschmutzungen – das spart Kosten im Vergleich zu Wettbewerbssystemen

Größeres
Retentionsvolumen als bei Kiesrigolen und Muldensystemen

Höhere Belastbarkeit
durch Rigolentunnel + Schotter im Gegensatz zu einer herkömmlichen Kiesschüttung

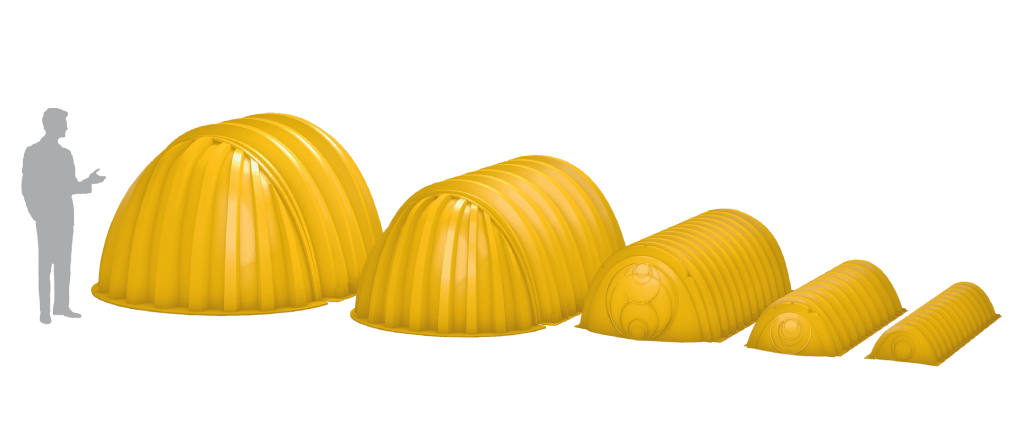

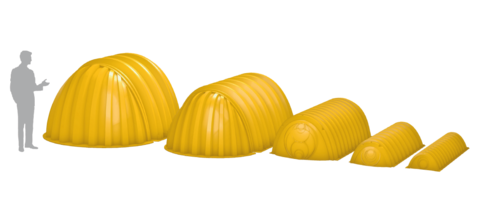

Flexibel
je nach Standortsituation, 5 verschiedene Kammergrößen

Voll kompatibel
mit Regenwasserbehandlungsanlagen BIRCOpur® und BIRCOsed® – für eine Leistungssteigerung der Anlage

Perfekte Sicherheit
und Zuverlässigkeit durch DIBt-Zulassung, CSTB, BBA, AASHTO, ASTM u.a.

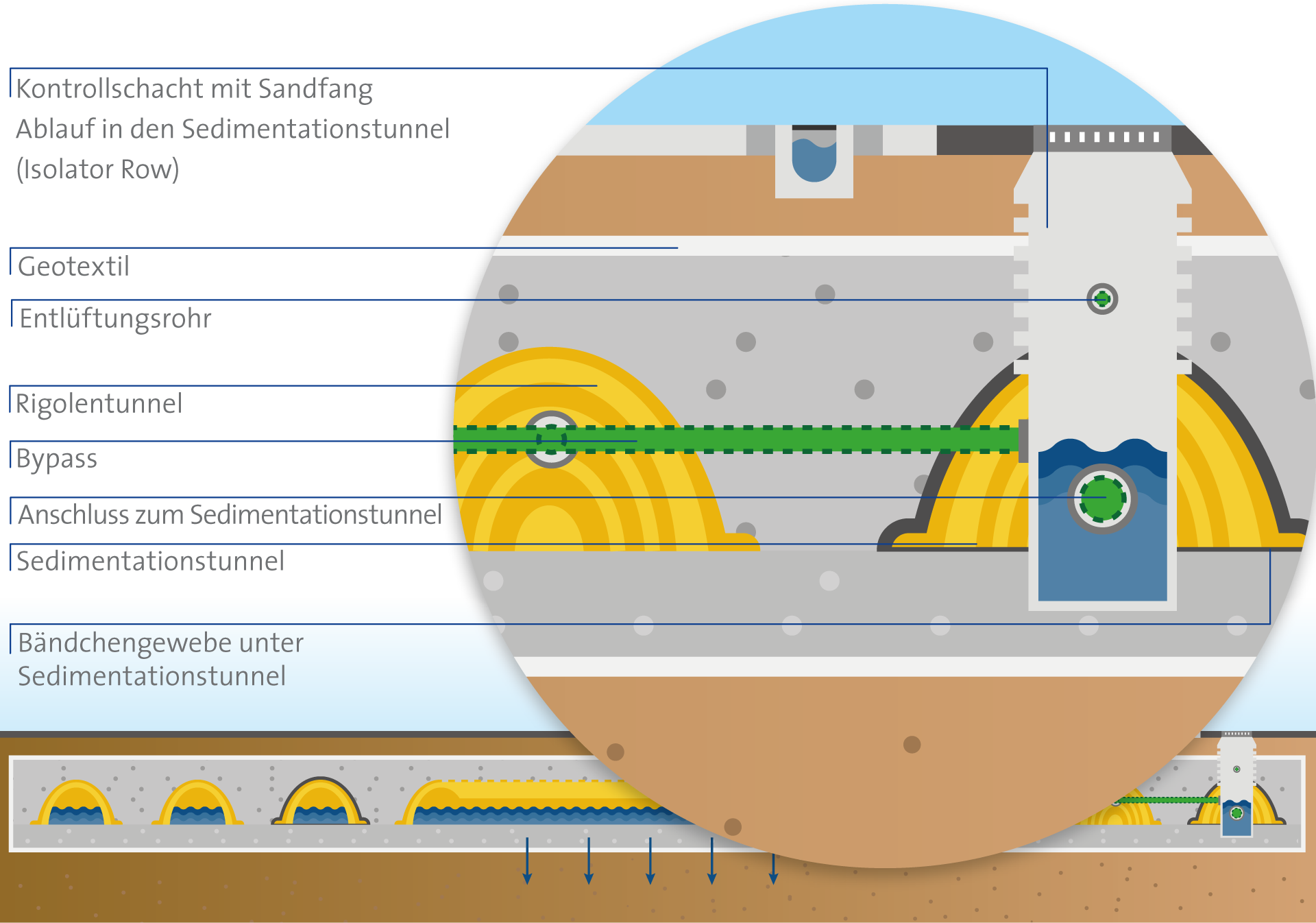

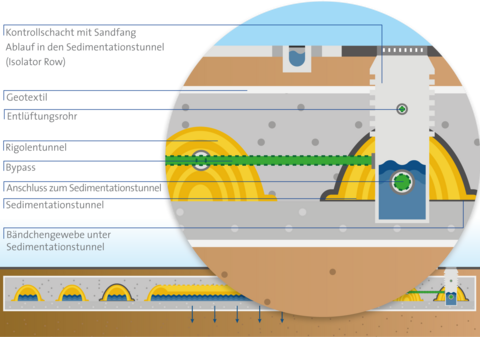

Auf einen Blick – ein intelligentes Entwässerungskonzept

Flexibel und frei planbar, schnell und einfach verlegbar, hoch belastbar und für extrem lange Haltbarkeit gemacht: BIRCO Rigolentunnel von StormTech® kombinieren viele Vorteile in einem intelligenten System.

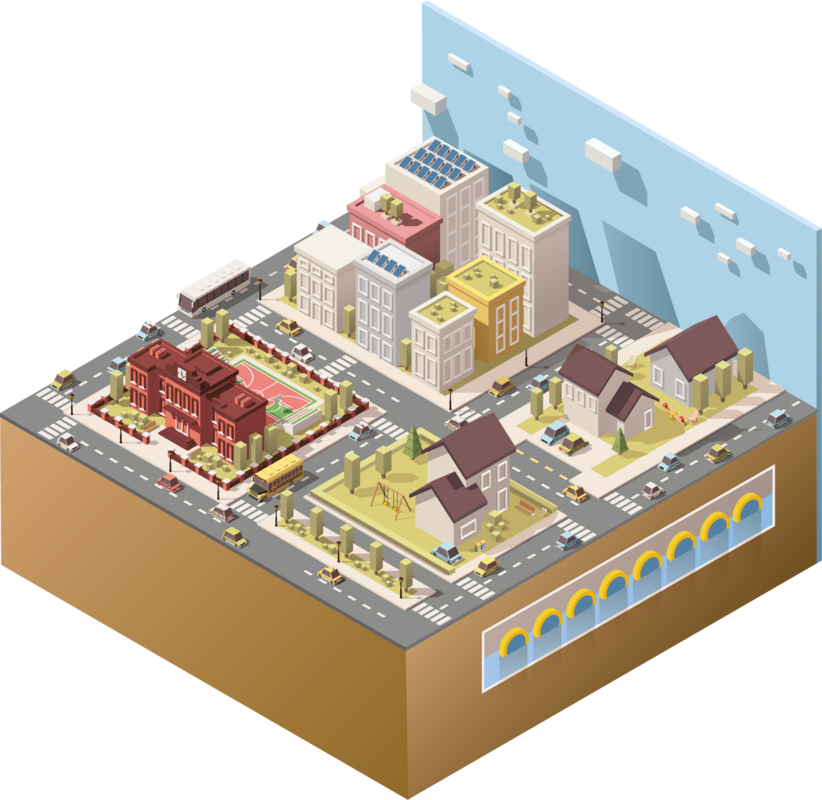

Eine Trennung bitte – Rigolentunnel für das Neubaugebiet „Graweken“ in Hagen.

Im Neubaugebiet „Graweken“ wurde eine Trennkanalisation realisiert. Dabei wird Schmutzwasser über einen Abwasserkanal in die Kläranlage geleitet und das Niederschlagswasser über einen Regenwasserkanal in eine Versickerungsrigole geführt. Hier kam das System MC-3500 zum Einsatz, dafür wurden insgesamt 60 Rigolenkammern und 6 Endkappen verwendet.



Anforderungen:
  • Versickerung von Regenwasser
    mit Speichervolumen 300 m3
  • Anschluss an die Trennkanalisation
  • Vorgegebene Überdeckung von 2,40 m
  • System zur Versickerung
  • Einfacher und schneller Einbau

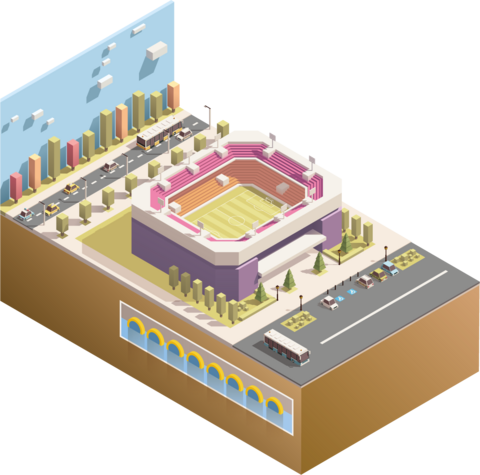

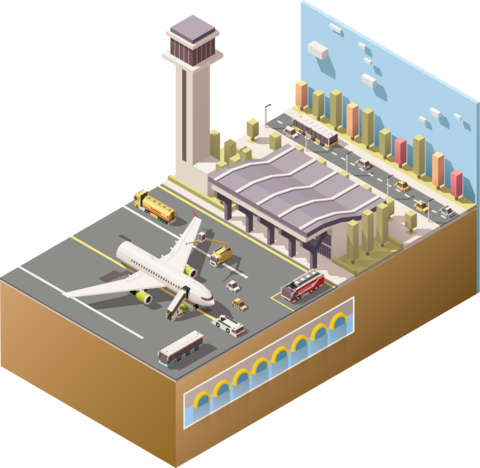

Rigolentunnel auch international erfolgreich im Einsatz!



Alabama State University Stadium in Montgomery, Alabama (USA) 730 x MC-3500 + Erforderliches Speichervolumen ca. 3,700 m3

Gulfport-Biloxi International Airport, Mississippi (USA)+ 1.900 x SC-740+ Erforderliches Speichervolumen ca. 4,030 m3


Von oben bis unten – die Materialien!

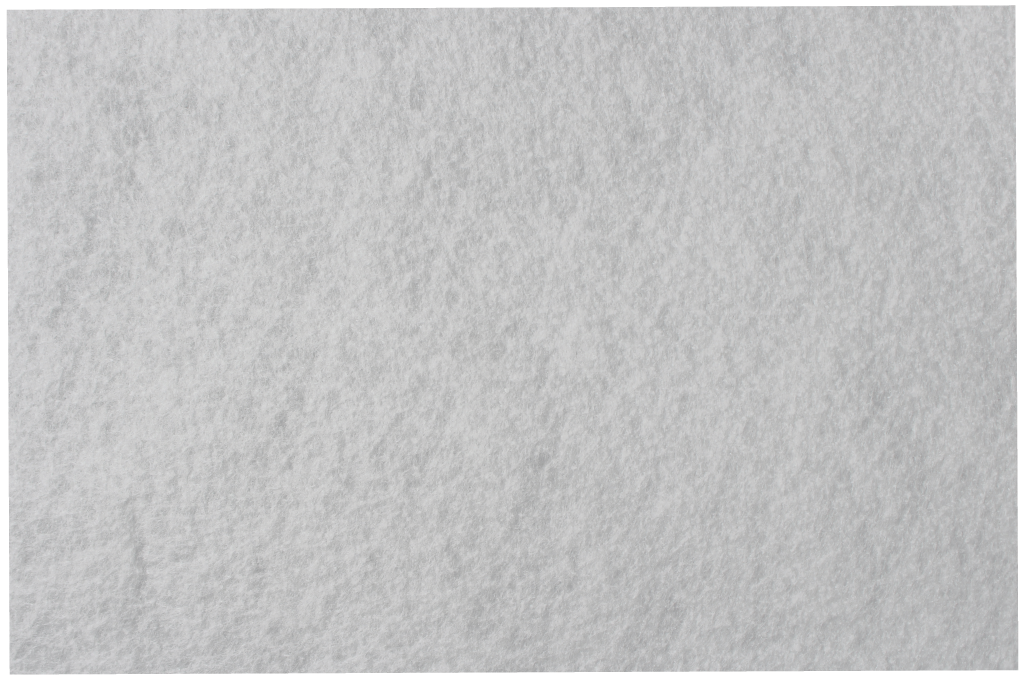

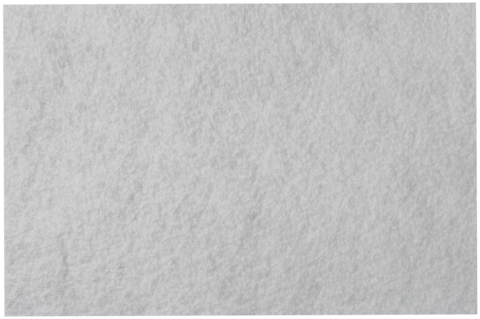

Sicher umhüllt: Kunstfaservlies

Dieses Vlies aus Geotextil ummantelt das gesamte Rigolen-Versickerungssystem. Bei Rückhaltesystemen wird zusätzlich eine Kunststoffabdichtung aus PEHD oder EPDM verwendet.

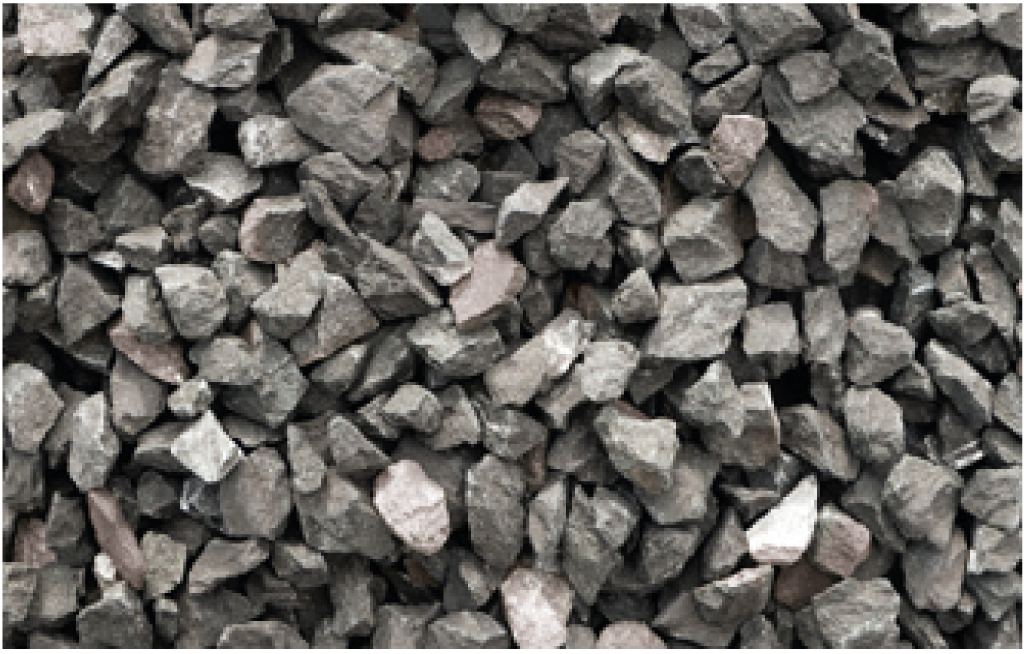

Natürlich stabil: Schotter

Schotter in der Körnung 16/56 bietet als Füllstoff eine hohe Stabilität. In Verbindung mit der Gewölbestruktur der Rigolentunnel können damit bis zu 80% der Belastung abgeleitet werden - genug, um z.B. einen A380 bei der Landung abzupuffern.

Aus einem Guss: Kunststoff Polypropylen (PP)

PP ist ein Leichtgewicht, recyclebar und extrem widerstandsfähig gegenüber Chemikalien und Mikroorganismen, es hat eine hohe Schlagzähigkeit bei einer minimalen Rissbildung. Dank Spritzgussverfahren haben die Rigolentunnel eine durchgehend dicke Wandstärke.

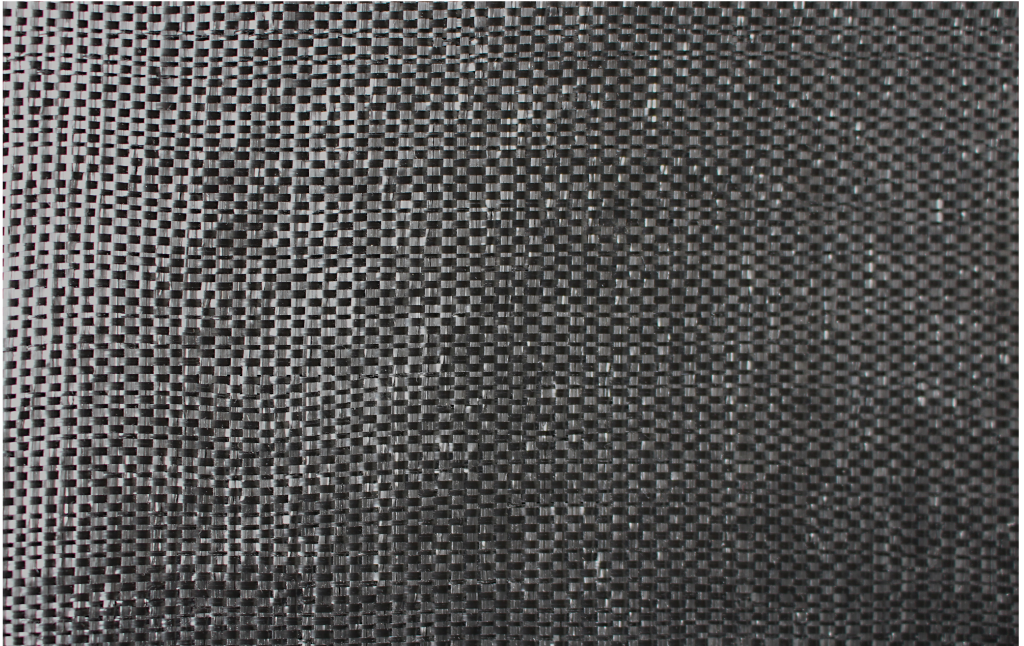

Hält alles sauber: Bändchengewebe

Das Bändchengewebe ist ein Filtermedium zwischen Isolator-Row-Kammer und Schotter, das die Verschmutzung (Kolmation) des gesamten Rigolensystems verhindert. Gleichzeitig ist es mit seiner robusten Oberfläche für eine schnelle, einfache und kostengünstige Wartung ausgelegt.

BIRCO Rigolentunnel von StormTech® I Fakten

  • 4 verschiedene Größen
  • Aus Polypropylen (PP)
  • Mit DIBt-Zulassung (Nr. Z-42.1-525)
  • Bemessung nach Bedingungen des Arbeitsblattes
    DWA-A138 und Merkblattes ATV-DVWK-M 153
  • Im Spritzgussverfahren hergestellt
  • Lastabtragende Gewölbekonstruktion SLW 60
  • Einfacher Einbau
  • Berechnungsservice durch BIRCO

BIRCO Rigolentunnel von StormTech® I Vorteile

  • Hohe Standsicherheit/Stabilität
  • Geringes Gewicht
  • Dauerhaft Schwerlastbefahrbar SLW 60
  • Entlastung der Kanalnetze
  • Einfache Reinigung und Wartung durch freien Zugang
  • Höheres Retentionsvolumen als herkömmliche Kiesrigolen und Muldensysteme
  • Insgesamt geringer Wartungsaufwand



Einbausituation BIRCO Rigolentunnel bei dezentraler Versickerung

Einbausituation Rigole bei dezentraler Versickerung

Einbausituation BIRCO Rigolentunnel bei Rueckhaltung Retention

Einbausituation Rigole bei Rückhaltung

Detailinformationen zu den BIRCO Rigolentunneln von StormTech®

Alle Fakten, Baugrößen und Technische Daten.

hier zur Gesamtübersicht der BIRCO Rigolentunnel von StormTech®

Planungsassistent für BIRCO Rigolentunnel von StormTech®

Hier berechnen Sie die Anlagen zur Rückhaltung und Versickerung von Niederschlagswasser inklusive Planzeichnung, DWG- und PDF-Export.

weiter zum Assistenten für Rigolentunnel
